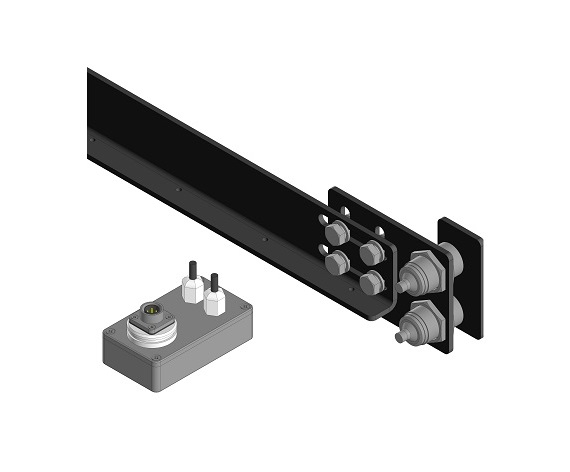

Датчик оборотов лебедки индуктивный ( ДОЛ-и)

• Главная
»
• Продукция
»
• Датчики
»
• Датчик глубины
»
• Датчик оборотов лебедки индуктивный ( ДОЛ-и)

Характеристики

Число импульсов за оборот, имп./об.	12
Направление вращения	0/1 ТТЛ
Напряжение питания, В	+12
Масса, кг	4
Габариты, мм	590×50×104



Возможно использование трех типов сенсора:

-  стандартный;

-  высокотемпературный;

-  индуктивный взрывозащищенный  ДВИ-М30-34С-1130-Х  (стандарт NAMUR).



Предназначен для определения глубины скважины в процессе бурения.

Принцип действия - датчик преобразует угол поворота буровой лебедки в импульсы, прямо пропорциональные перемещениям крюкоблока.

Данную модификацию датчика можно использовать в случае, если нет доступа к валу, либо вал вращается постоянно.

Крепление - металлические пластины закрепляются на равном расстоянии по окружности барабана лебедки, двигающегося вместе с тросом. Расстояние между пластинами должно быть не менее длины пластины. Кронштейн устанавливается на опору (или раму лебедки).

ДОЛ устанавливается на кронштейне.
