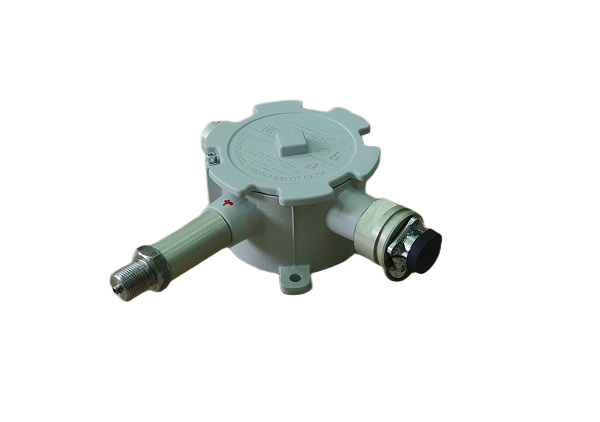

Датчик давления цифровой

• Главная
»
• Продукция
»
• Датчики
»
• Датчик давления
»
• Датчик давления цифровой

Характеристики

Диапазон измерения, атм.	0-400
Канал цифровой связи с системой сбора	RS - 485 MODBUS
Напряжение питания, В	24
Предел допускаемой основной абсолютной погрешности	±(0,01+0,015Х)



Предназначен для измерения давления промывочной жидкости (ПЖ) на входе.

Принцип действия - Датчик представляет собой тензометрический преобразователь давления.

Электрический сигнал с выхода тензометрического моста, пропорциональный давлению на входе, поступает в инструментальный усилитель электронного блока, где усиливается до стандартного уровня (0–5) В. Питание мостовой схемы производится стабилизированным напряжением 7,6 В. Электронная схема содержит цепь регулировки усиления и нулевого уровня. Далее сигнал преобразуется в стандарт MODBUS.

Крепление - Датчик подключается к нагнетательной линии через средоразделитель штатного манометра на буровой с помощью тройника.
